Typ Shaft
-∅
in mm Dimensions in mm Weight
(kg)
h a e b S2 S1 g w Bi n ds
UCP201 12 30,2 127 95 38 19 13 15 62 31 12,7 M10 0,63
UCP202 15 30,2 127 95 38 19 13 15 62 31 12,7 M10 0,63
UCP203 17 30,2 127 95 38 19 13 15 62 31 12,7 M10 0,63
UCP204 20 33,3 127 95 38 19 13 15 65 31 12,7 M10 0,65
UCP205 25 36,5 140 105 38 19 13 16 70 34 14,3 M10 0,79
UCP206 30 42,9 165 121 48 21 17 18 83 38,1 15,9 M14 1,3
UCP207 35 47,6 167 127 48 21 17 19 94 42,9 17,5 M14 1,6
UCP208 40 49,2 184 137 54 21 17 19 100 49,2 19 M14 2
UCP209 45 54 190 146 54 21 17 20 108 49,2 19 M14 2,2
UCP210 50 57,2 206 159 60 25 20 22 114 51,6 19 M16 2,8
UCP211 55 63,5 219 171 60 25 20 22 126 55,6 22,2 M16 3,4
UCP212 60 69,8 241 184 70 25 20 25 138 65,1 25,4 M16 4,8
UCP213 65 76,2 265 203 70 29 25 27 150 65,1 25,4 M20 5,7

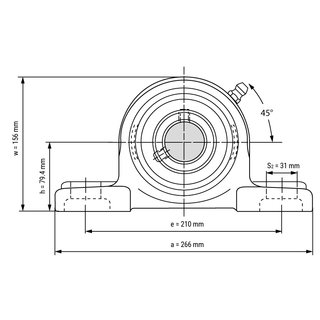

UCP214 70 79,4 266 210 72 31 25 27 156 74,6 30,2 M20 7
UCP215 75 82,6 275 217 74 31 25 28 163 77,8 33,3 M20 7,6
UCP216 80 88,9 292 232 78 31 25 30 175 82,6 33,3 M20 9
UCP217 85 95,2 310 247 83 31 25 32 187 85,7 34,1 M20 11,5
UCP218 90 101,6 327 262 88 33 27 34 200 96 39,7 M22 14,3
